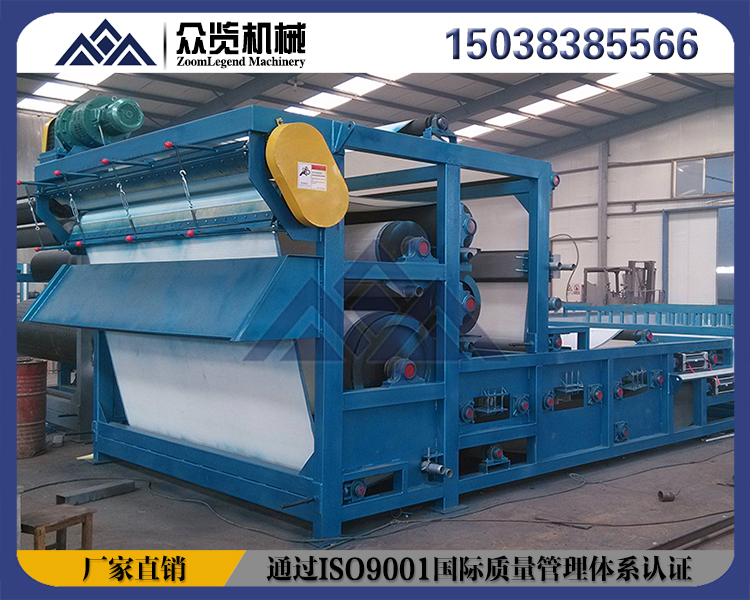

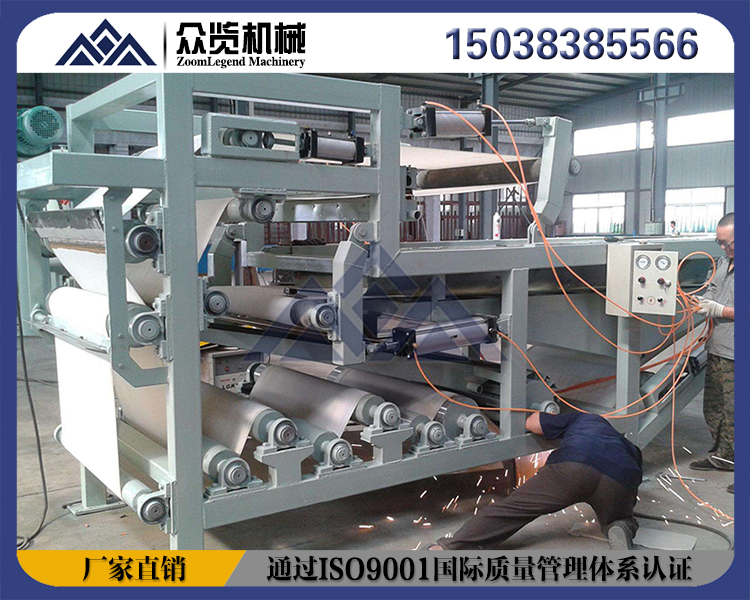

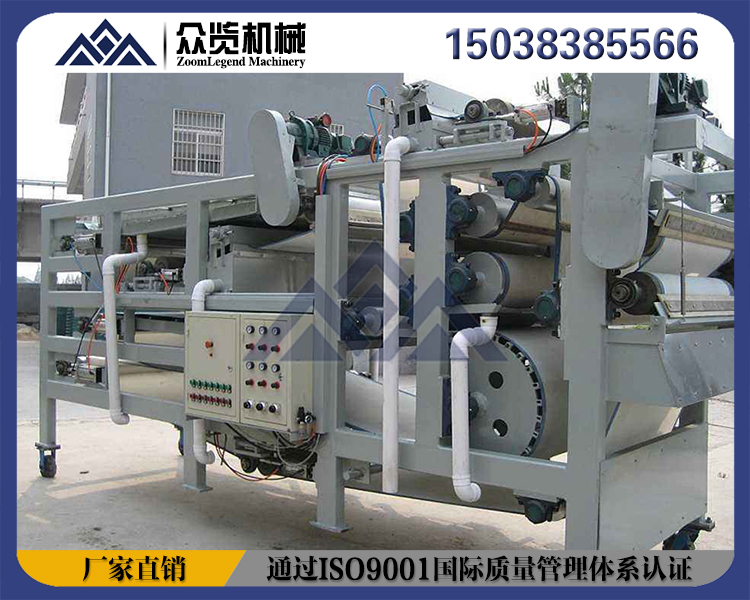

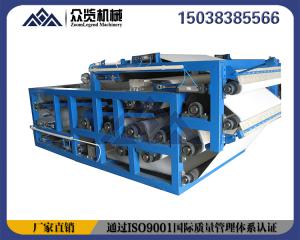

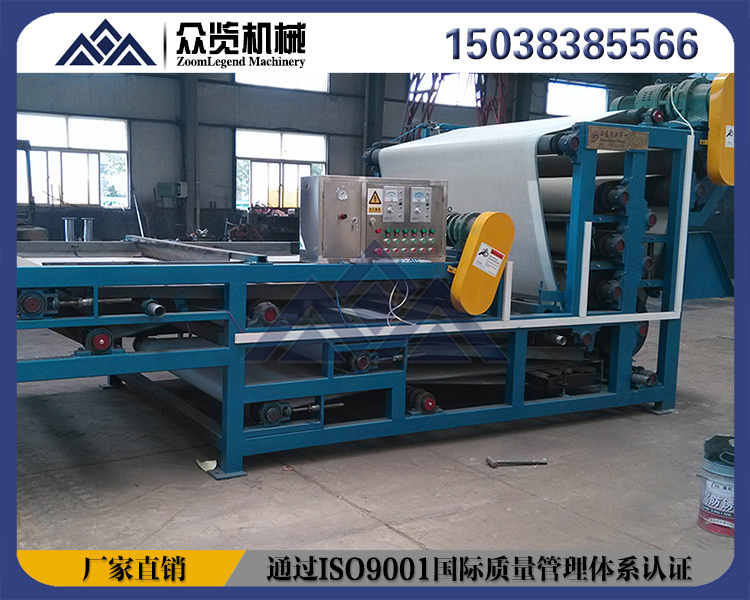

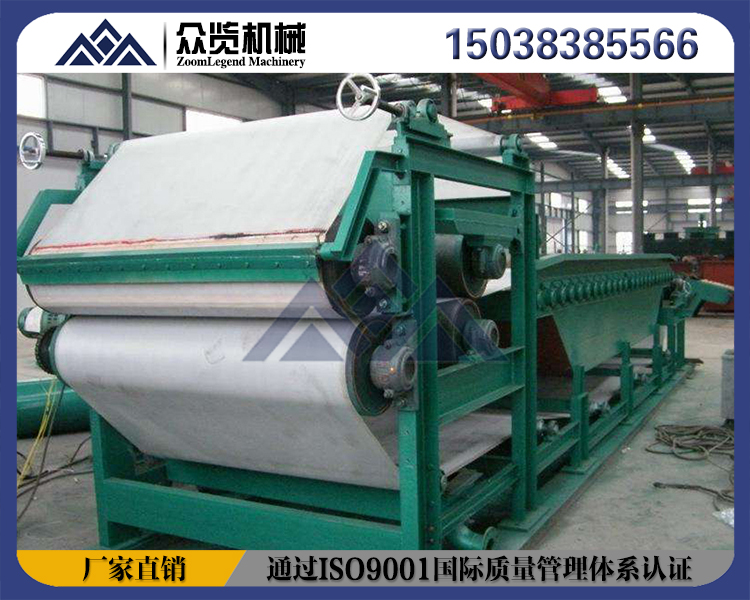

带式压滤机设备介绍

　　压滤机利用一种特殊的过滤介质，对对象施加一定的压力，使得液体渗析出来的一种机械设备，是一种常用的固液分离设备。在18世纪初就应用于化工生产，现在仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业。

　　带式压滤机就是俗称的带式压榨过滤机，适用于城市工业污水、污泥、煤泥、生活污泥和原生污泥的过滤脱水，也适用于工业生产的固分离或液体浸出工序。众览重工带式压滤机可轻易过滤凝集污泥，大幅提升处理能力。

带式压滤机性能特点

　　1、自动控制，连续进行。

　　2、能耗低，使用寿命长。

　　3、脱水效率高，泥饼含固率高。

　　4、易于管理，维修方便。

　　5、低噪音，化学药剂少。

　　6、经济可靠，应用范围广。

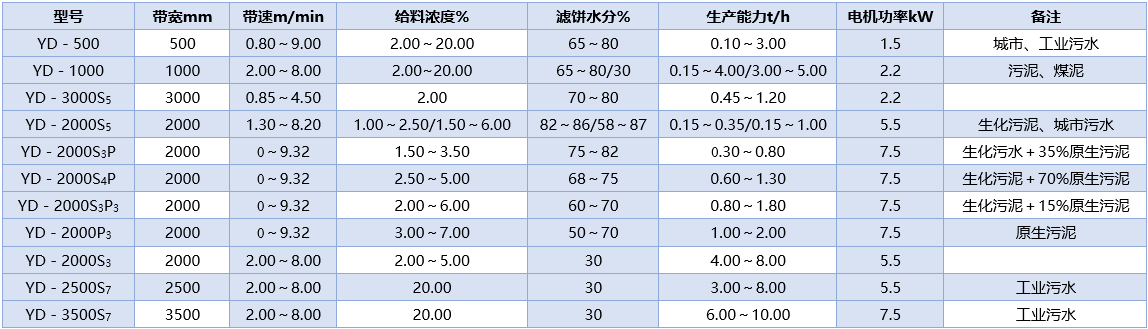

带式压滤机技术参数

带式压滤机结构组成与使用说明

　　带式压榨过滤机主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成。

　　1、机架： 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

　　2、压榨辊系： 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

　　3、重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

　　4、楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

　　5、滤带： 是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

　　6、滤带调整装置： 由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。

　　7、滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。

　　8、滤带张紧装置： 由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

　　9、卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

　　10、传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

　　11、气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。

带式压滤机工作原理

　　带式压滤机分为三个步骤进行过滤及脱水的功能：

　　1、重力脱水区

　　废水处理厂的污泥经泵送入污泥搅拌槽内与高分子凝集剂（polymer）混合作用后，使污泥中细小的悬浮状颗粒经高分子凝集剂的架桥作用形成胶乳（floc）状较大的颗粒，而后以重力流方式由搅拌槽上端溢流入后续的压榨脱水作业。

　　2、压力脱水区

　　污泥由重力脱水区进入压力脱水区后，上下滤布开始逐渐挤压污泥脱水。

　　3、加压脱水区

　　污泥随滤布移动进入加压脱水区，在六个呈垂直状的滚轮间，依滚轮直径由大而渐小，压力则由小逐渐增大的配置，随上下滤布在不同的滚轮之间因变换上下位置而对污泥产生的剪切力，将水压榨出来。
